微电脑时控开关接线步骤是怎样的？

核心原理：认识时控开关的“三个区”

在接线之前,我们首先要了解时控开关背后（或侧面）的几个关键区域，把它想象成一个“交通警察”，来指挥电线的走向。

通常有三个核心区域：电源输入区、电源输出区、控制信号区。

1. 电源输入区 (电源进线)

   • 作用：从这里接入家庭的220V交流电，为时控开关本身供电。
   • 标识：通常标记为 L (火线 Live) 和 N (零线 Neutral)，有些开关可能还会有一个接地端子 (地线 Ground)。
   • 电线颜色：
     • 火线 (L)：通常是 红色、黄色或绿色。
     • 零线 (N)：通常是 蓝色或黑色。
     • 地线 ()：通常是 黄绿双色线。

2. 电源输出区 (负载出线)

   • 作用：这是经过时控开关“指挥”后的电源，连接到你要控制的电器（即“负载”）上。
   • 标识：通常标记为 L1，它代表“经过开关控制的火线”。
   • 电线颜色：通常使用和进线火线相同的颜色，比如红色。

3. 控制信号区 (设置与显示)


   （图片来源网络，侵删）
   • 作用：这是时控开关的“大脑”和“脸面”，包括：
     • 显示屏：显示当前时间、星期和已设置的开关计划。
     • 按键：用于设置时间、开关计划等。
   • 标识：通常有 CLOCK (时钟), TIMER (定时), MODE (模式) 等按键。

核心工作原理：时控开关会根据你设定的时间计划，在指定时刻自动接通或断开 L1 和 N 之间的电路，从而控制电器的开启和关闭。

安全第一：接线前的准备工作

在开始任何接线操作前,请务必遵守以下安全准则：

1. 切断总电源：找到您家中的配电箱（电闸箱），将对应回路的空气开关（断路器）拉下，确保该回路的电源完全切断。这是最重要的一步！
2. 确认断电：使用电笔（测电笔）或万用表，在你要接线的线头上再次确认没有电压。
3. 准备工具：螺丝刀（通常是一字或十字）、剥线钳、绝缘胶带。
4. 阅读说明书：不同品牌的时控开关可能略有差异，务必阅读随产品附带的使用说明书，核对端子标识。

分步接线指南（最常见场景：控制一个插座）

假设我们要用一个时控开关来控制一个插座的供电,比如每天早上7点自动开启咖啡机，晚上10点自动关闭。

目标：将时控开关串联在插座火线上。

操作步骤：

1. 拆开开关面板：用螺丝刀拆下时控开关的面板，露出内部的接线端子。

2. 连接电源进线 (L 和 N)：

   • 从墙上的线盒中,找出火线（通常是红色）和零线（通常是蓝色）。
   • 将火线连接到时控开关的 L 端子上。
   • 将零线连接到时控开关的 `N`` 端子上。
   • 拧紧螺丝，确保连接牢固，避免虚接导致发热。

3. 连接电源输出线 (L1)：

   • 从时控开关的 L1 端子上引出一根线（可以用一根短的导线，或者直接利用原有插座火线）。
   • 这根线将连接到插座的火线接口上。

4. 连接插座回路：

   • 火线：将上一步从 L1 引出的线，连接到插座的 L 接线柱上。
   • 零线：将墙上的零线（已经连接到时控开关 N 上的那根）并联一根到插座的 N 接线柱上，也就是说，零线同时连接到时控开关的 N 和插座的 N。
   • 地线：如果墙上有地线（黄绿双色），也将其连接到插座的 接线柱上，并确保时控开关有接地端子也一并连接，确保安全。

5. 整理并安装：

   • 仔细检查所有接线是否正确、牢固，没有裸露的铜丝。
   • 将电线整理整齐,塞回墙内线盒。
   • 将时控开关和插座面板装回墙上。

6. 恢复供电并测试：

   • 回到配电箱,合上空气开关。
   • 查看时控开关的显示屏是否正常亮起并显示时间,如果时间不准，请先根据说明书设置当前时间和定时计划。
   • 等待设定的开启时间,观察插座是否通电（可以用小夜灯等简单电器测试），在设定的时间段内，插座应有电；时间段外，应断电。

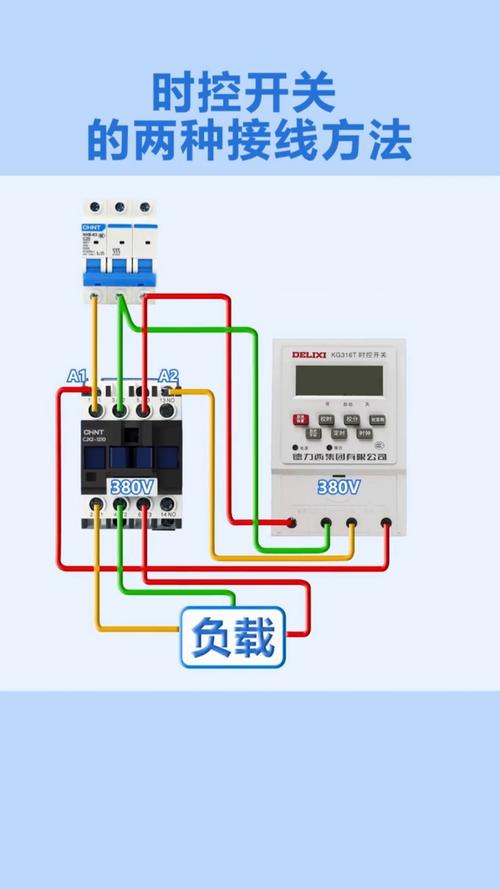

其他常见接线场景

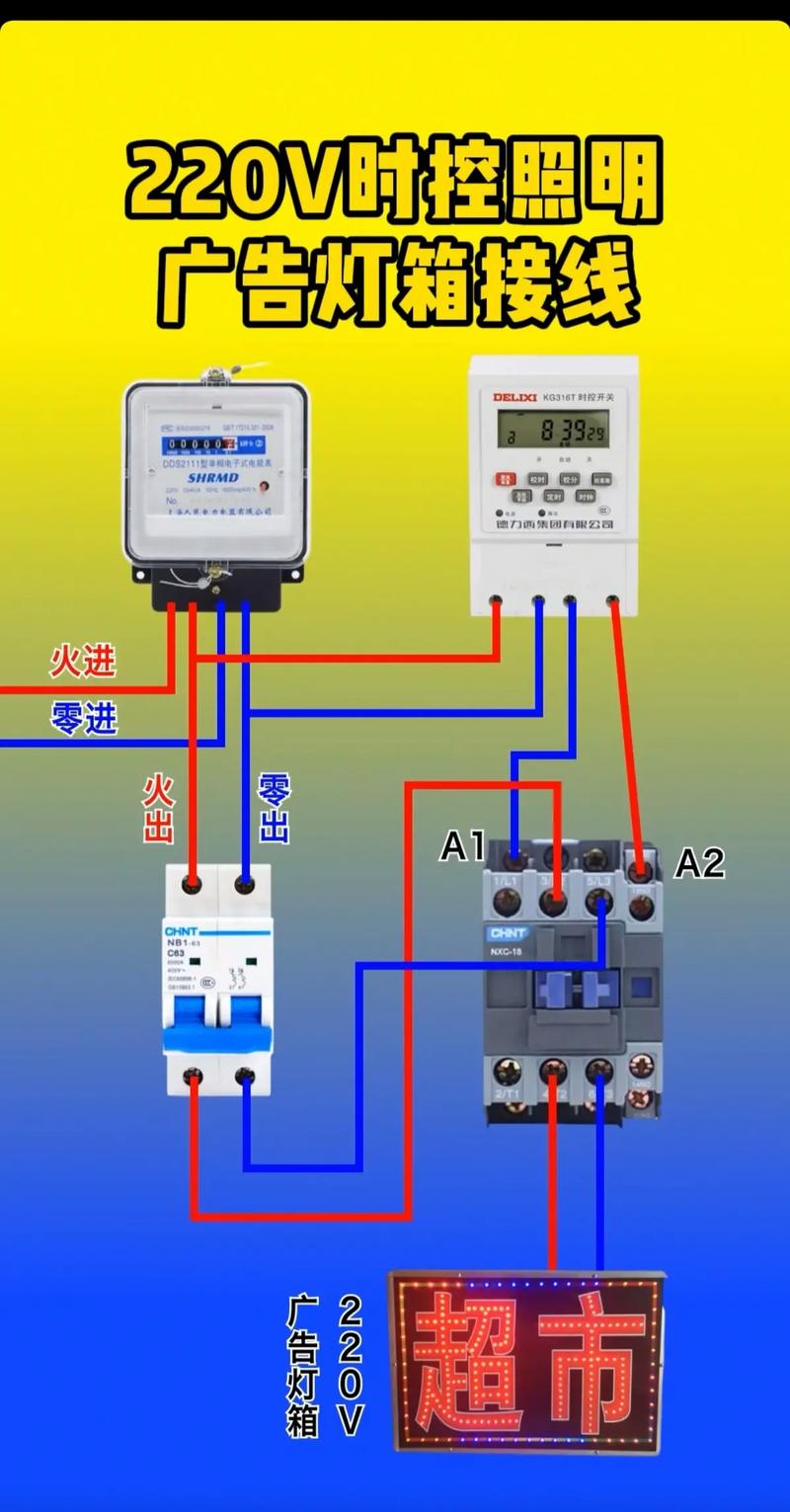

场景1：控制一整条照明线路（例如走廊灯）

这种情况和控制插座类似,只是负载从“插座”变成了“灯具”。

• 操作：将时控开关串联在灯具的火线中。
  1. 断电后,从灯具的开关盒中找到火线和零线。
  2. 火线接入时控开关的 L，零线接入 N。
  3. 从时控开关的 L1 接出一根线，这根线连接到灯具的火线输入端。
  4. 将灯具的零线直接与墙上的零线连接（并联）。
  5. 恢复供电,测试灯具是否在设定时间自动开关。

场景2：控制多个独立的负载（如多个插座）

如果你想在同一个时间段控制多个插座,可以采用“并联”的方式。

• 操作：所有负载共享同一个受控的火线。
  1. 按照上面的方法,将时控开关串联好，得到一根从 L1 输出的“受控火线”。
  2. 将这根“受控火线”分别连接到每一个你想要控制的插座的 L 接线柱上。
  3. 所有插座的零线和地线都并联在一起,并连接到墙上的总零线和总地线上。
  4. 这样,时控开关会同时控制所有插座的通断。

常见问题与排查

• 问题1：开关不显示时间。

  • 原因：大概率是零线 (N) 没有接好，或者总电源没开。
  • 排查：检查 L 和 N 是否牢固连接，确认配电箱开关已合上。

• 问题2：时间设置正确，但负载一直有电或一直没电。

  • 原因：可能是时控开关内部的继电器损坏，或者接线错误（将进线火线直接接到了 L1，而绕过了开关）。
  • 排查：重新检查接线，确保火线是从 L 进，从 L1 出，如果怀疑开关损坏，联系售后或更换。

• 问题3：负载工作，但时控开关屏幕闪烁或不稳定。

  • 原因：可能是负载功率过大，超出了时控开关的额定容量。
  • 排查：查看时控开关的标签，确认其额定电流（如16A），并确保连接的电器总功率不超过这个值，大功率电器（如空调、热水器）应使用专用的、容量更大的时控开关。

希望这份详细的指南能帮助您顺利完成接线！安全永远是第一位的，如果您对电路知识不熟悉，建议请专业的电工师傅进行操作。
